Dekri teren
Karakteristik teknik

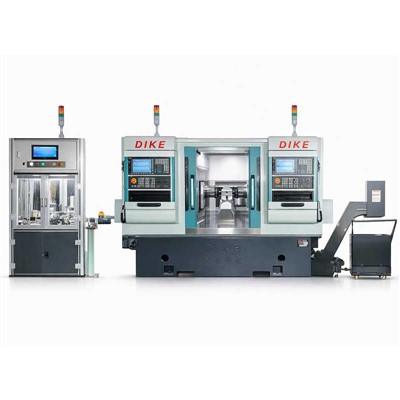

DASK CNC ST80 a se yon tour CNC totalman otomatik doub -ki fèt pou pwodiksyon efikas ak fleksib. Li itilize yon estrikti koton doub ak yon kondwi elektrik koton, konbine avèk chaj ak dechaje otomatik ak yon konsepsyon kabann trè rijid. Sa a pèmèt pou yon sèl -bloke nan tou de bout nan materyo an ak machin kontinyèl, siyifikativman amelyore efikasite D ak presizyon. Se machin sa a lajman ki itilize nan pati otomobil, BEARINGS, angrenaj, konpozan idwolik, ak lòt jaden, fè li yon chwa ideyal pou fabrikasyon entelijan ak liy pwodiksyon san ekipe.
Pwen esansyèl prensipal yo
Doub-estrikti koton
Sipòte pwosesis similtane sou tou de bout, diminye tan sik la apeprè 22 segonn pou chak moso (ki gen ladan chaj otomatik ak dechaje), amelyore siyifikativman efikasite.
Fully otomatik chaje ak dechaje
Ekipe ak ploge -nan leve silo ak servo + mekanis transmisyon silenn pou reyalize kontinyèl manje ak resevwa otomatik; tab k ap resevwa a ka akomode pi gwo pase oswa egal a 30 pwodwi fini.
Kabann mab ki gen gwo-rigidite
Kabann mab la gen ekselan absòpsyon chòk ak estabilite, apwopriye pou koupe efikas ak operasyon alontèm.
Pisan elektrik filet
Rated pouvwa 15 kW, koupl 57.3 N·m, vitès maksimòm 4000 rpm, twou spindle Ø56 mm, apwopriye pou machining yon varyete de pati.
Sistèm transmisyon presizyon
Aks X/Z yo sèvi ak gid roulo PMI, vis presizyon, ak BEARINGS FAG pou asire presizyon pozisyon nan 0.008 mm ak repetibilite nan 0.003 mm.
Entelijan kontwòl
Ekipe ak sistèm Siemens 808D CNC, li sipòte pwosesis sik efikas ak dyagnostik entèlijan.
Paramèt teknik
|
Pwojè |
Paramèt |
Inite |
|
Ranje pwosesis |
||
|
Dyamèt balanse maksimòm |
Ø350 |
mm |
|
Maksimòm vire dyamèt |
Ø120 |
mm |
|
Maksimòm longè vire |
93 |
mm |
|
Z-aks vwayaj |
250 |
mm |
|
vwayaj aks X- |
500 |
mm |
|
Spindle |
||
|
Pwensipal pouvwa motè |
15 |
kW |
|
Koupl motè prensipal la |
57.3 |
N·m |
|
Kalite fen spindle |
A2-5 |
- |
|
Vitès koton |
4000 |
r/min |
|
Ouverture spindle |
Ø56 |
mm |
|
Manje |
||
|
Mouvman rapid aks X/Z |
15 – 20 |
m/min |
|
X/Z servo motè pouvwa |
1.75 / 1.75 |
kW |
|
Sistèm zouti |
||
|
Kantite pozisyon zouti |
4 |
Pakèt |
|
Gwosè tij zouti ekstèn |
20 |
mm |
|
Gwosè tij zouti twou enteryè |
Ø25 |
mm |
|
Presizyon |
||
|
X/Z pwezante presizyon |
0.008 |
mm |
|
X/Z repetibilite |
0.003 |
mm |
|
Ranpli machin |
||
|
Chip transporteur |
krole |
- |
|
pwa |
4500 |
kg |
Pwen esansyèl konfigirasyon
Spindle
Leman pèmanan synchrone servo elektrik filet, pran tou de vitès ak koupl an konsiderasyon.
Gid tren ak boul vis
Taiwan PMI roulo gid tren + presizyon boul vis, transmisyon ki estab.
Sistèm kote yo pote
Koyo ak FAG gwo -bi presizyon amelyore frigidité ak lavi.
Sistèm idwolik
Combus idwolik estasyon + Changzhou Kepute idwolik silenn, ak pouvwa serye.
Sistèm kontwòl
Siemens 808D CNC kontwòl sistèm, sipòte sik efikas ak siveyans entelijan.
Pwodwi pou Telefòn
Lubrifyan otomatik, twa -koulè avètisman limyè, purifikateur vapè lwil oliv, transporteur chip krole ak lòt konfigirasyon konplè.
Senaryo aplikasyon
Pati oto
Bride, moyeu wou, pwent arbr kondwi
Endistri kote yo pote
Doub -fen ak presizyon vire bag yo
Kovèti pou vid
Fen figi ak sèk deyò ki graj ak amann D '
Konpozan idwolik ak kò valv
Chamfering pakèt efikas ak vire
Valè Kliyan
Dirijan efikasite
Yon sik pwosesis 22 segonn pou chak moso vrèman pèmèt pwodiksyon an mas efikas.
01
Yon sèl -bloke, doub-fen fini
Evite erè pwezante segondè ak amelyore presizyon pati.
02
Pwodiksyon otomatik
Entegre chaje ak dechaje, retire chip, ak wilaj pou diminye depans travay yo.
03
Ki estab ak serye
Gwo-kabann rijid ak segondè-konpozan debaz kalite siperyè asire operasyon kontinyèl alontèm-.
04
Ekspansyon entèlijan
Èske yo ka konekte ak Io pou reyalize koleksyon done ak operasyon ak antretyen aleka.
05
Rezime
DASK CNC ST80 double -tour CNC axe fèt akefikasite, entèlijans, ak estabilitekòm konsèp debaz li yo. Li konbine chajman ak dechaje otomatik ak yon gwo-presizyon doub-sistèm koton pou ede kliyan yo ogmante siyifikativman kapasite pwodiksyon ak diminye depans fabrikasyon yo. Li se yon ekipman debaz ideyal pouliy pwodiksyon entèlijan.
